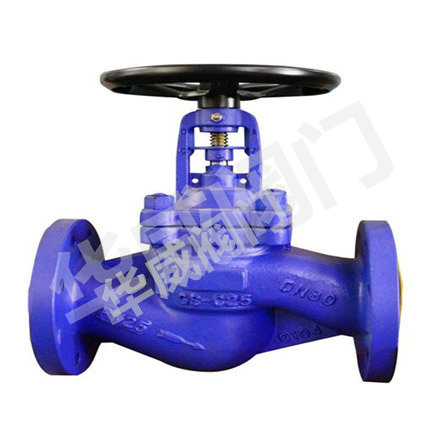

蒸汽波纹管截止阀WJ41H产品说明

闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。波纹管截止阀是指用在管道上的截止阀，他的启闭件在于阀体于发辫之间、通过旋转发干带动发辫上生或下降来控制管道上的介质、蒸汽截止阀管路中主要用来做切断、分配和改变蒸汽的流动方向。切断管道上的介质或调节介质流量以及节流用。 进口截止阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对蒸汽流量的调节。



特性：

1、双重的密封设计(波纹管+填料)若波纹管失效，阀杆填料也会避免泄漏,并符合国际密封标准

2、没有流体损失，降低能源损失，提高工厂设备安全

3、使用寿命长，减少维修次数，降低经营成本

4、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件

5、气体介质阀座采用PTFE软密封材料提高本阀的密封性

6、耐高温≤425℃阀座采用锥面硬密封。达到气密性能零泄漏



2、安全要求和解决方案

2.1波纹管截止阀设计思路：

——波纹管截止阀作为一种常规阀门，因其用途广泛，没有考虑每种特定工况；

——此类波纹管截止阀是作为标准产品按BS1873、API602设计,并按ASME B16.34的温压等级规定具有足够的强度。

——根据不同种类介质的腐蚀和磨损，按API600规定阀门有着不同的密封面材质；

——本波纹管截止阀不含有轻金属（例如镁），所有零件均有导电性并连接在一起阻止燃烧源。

——根据阀门的尺寸、扭矩和操作要求，有手轮驱动、齿轮驱动或电动驱动等。





  2.2注意事项

  2.2.1 总则

  2.2.1.1 在任何情况下，首先保障人员的安全；

  2.2.1.2 应根据ASME B16.34的温压等级使用此阀门；

  2.2.1.3 应保证所选材质能抵抗介质的腐蚀和磨损；

  2.2.1.4当介质为易燃易爆时，应限制工作温度；

  2.2.1.5在维修/保养过程中，应保证阀门总处在卸压、放空和排干状态；

  2.2.1.6 对于动力驱动阀门，在任何操作前应保证动力系统(电、气、液)断开；

  2.2.1.7在维修/保养过程中，应采用适当防护，如防护服、氧气罩、手套等；

  2.2.1.8在维修/保养过程中，在现场，不能吸烟，不经正确的工作许可不能使用明火；

  2.2.1.9阀门必须定期检查；

  ——螺栓/螺母连接是否紧固(体/盖、压板、法兰连接)；

  ——腐蚀/磨损危害（撞击、点蚀、厚度的减小）；

  ——弄清阀门是处于全开/全关位置。
