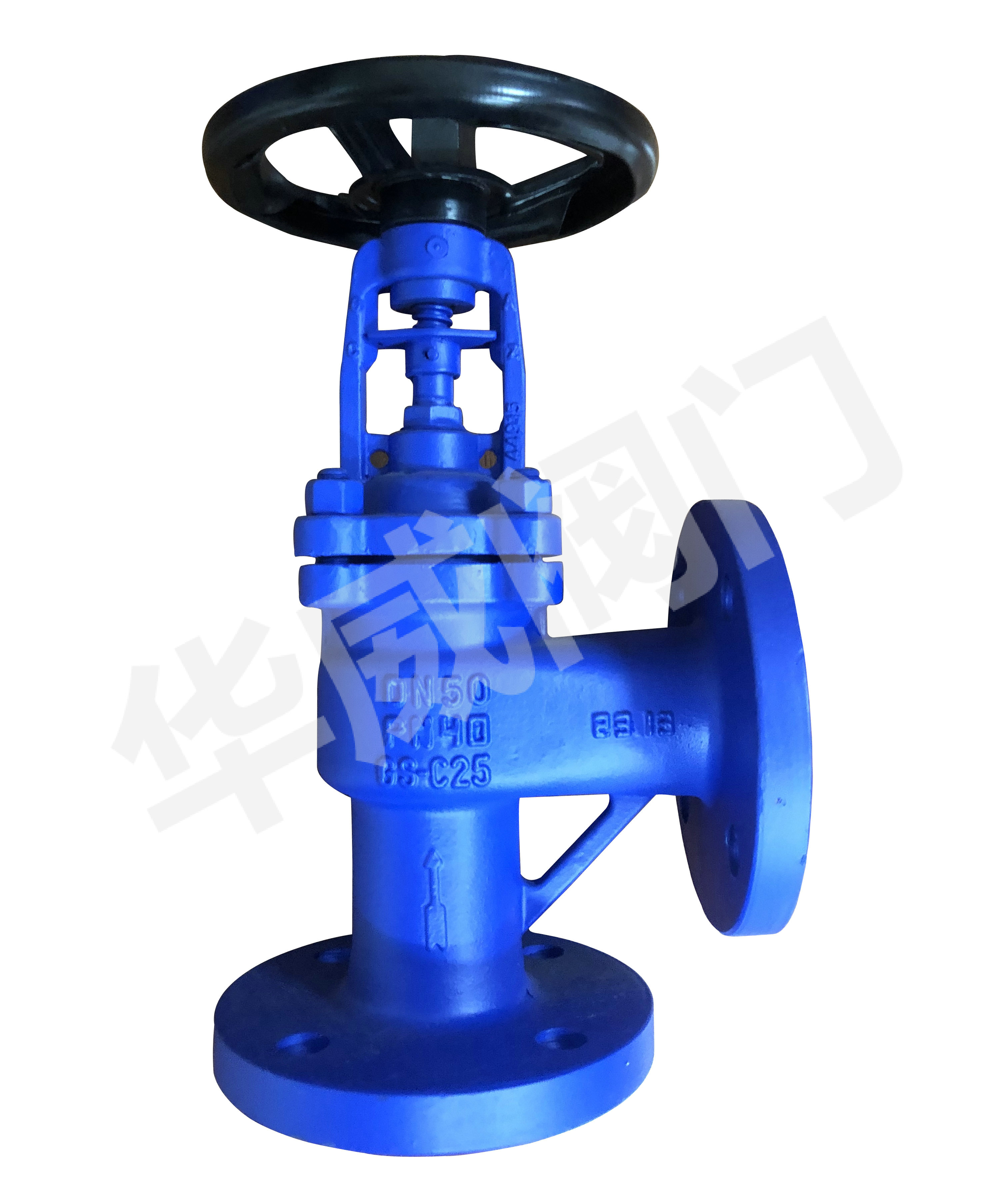

WJ44H直角型波纹管截止阀产品说明：
泄漏通常作为环境保护需要考虑的问题，尤其是管道介质为危险液体或气体时，一旦发生泄漏则相当危险。波纹管阀门设计了将波纹管焊接在阀盖和阀杆处，当阀杆升降移动时，可以使波纹管膨胀和压缩，所以在滑动或旋转的时候密封面不会有液体泄漏。波纹管截止阀，其关键部件--金属波纹管，下端与阀杆组件采用自动滚焊焊接，上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏。阀瓣与阀体密封面经过精密研磨，组装完毕经过100%试压，全部达到零泄漏。作为辅助密封，在波纹管上面依然保留了填料函，更增加了可靠性和安全性。高压阀门的金属波纹管均为多层结构，通过液压成形，可保证在大压力下10000次全行程开/关寿命。
使用优点：
１、双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免泄漏，并符合国际密封标准。
２、安全环保，没有流体流失，降低能源损失，提高工厂设备安全。
３、使用寿命长，减少维修次数，降低经营成本。
４、坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端经不锈钢垫片焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀瓣振动引起阀杆振动。适用于蒸汽、易燃、易爆、导热油、高纯度等介质的管路上。
结构特点：
1、 双层波纹管标准设计；
2、 散热型阀盖设计；
3、 储存润滑油装置设计；
4、 卡簧固定阀杆螺母设计；
5、产品结构合理、密封性能可靠、造型美观；
6、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
7、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
8、阀杆升降位置指示，更直观；
9、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
设计规范
设计标准：EN13709
结构长度：EN558-1、ASME B16.10、GB/T 12221
连接标准：EN1092-B1、ASME B16.5、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
